اجزاء و اصطلاحات فنی جرثقیل های متحرک
جرثقیل از چه اجزایی تشکیل شده است؟
در ابتدا برای آشنایی بیشتر برای جرثقیل مورد نیاز می توانید به مقاله انواع جرثقیل و کاربرد آن مراجعه کنید.
با توضیحات مختصری که برای شما در نظر گرفته ایم می توانید تشخیص دهید با چه نوع جرثقیلی کار شما قابل انجام است و یا به طور کلی به چه جرثقیل نیاز دارید یا کالای شما نیاز به ابزار و وسیله ی دیگری برای جابه جایی و حمل دارد.
اجزای جرثقیل
اجزای جرثقیل شکل گرفته از چند قطعه هیدرولیکی، تلسکوپ یا بوم جرثقیل، وینچ و… می باشد که ما یک به یک برای شما توضیح خواهیم داد.
۱- قلاب جرثقیل
قلاب جرثقیل وظیفه گرفتن و نگه داشتن بار حین بالا بردن و جابه جایی را دارد که از آلیاژهای بسیار مستحکم ساخته شده که در نتیجه آسیب دیدن و خرابی حین کار خیلی خیلی پایین می آید و در عوض جابه جایی و حمل و نقل کالا را ضمانت می کند.
در ادامه بخوانید: کاربرد جرثقیل های امروزی چیست؟
۲- تلسکوپ (بوم جرثقیل)
تلسکوپ همان بوم جرثقیل می باشد، تلسکوپ از فولاد و الیاژ های آن ساخته شده است که با هیدرولیک به صورت خشاب مانند یک به یک داخل یکدیگر قرار میگیرند (به طور مثال یک جرثقیل بیست تن از پنج تلسکوپ استفاده میکند که طول هر یک از تلسکوب ها در این نوع جرثقیل ۵.۵ متر می باشد که جمعا ۲۷.۵ متر می باشد که هر یک به صورت یک جک مجزا که در داخل خود دارد از یکدیگر بیرون می آیند و در مجموع این متراژ بوم را تشکیل می دهند.)
یک جرثقیل بیست تن اگر کالایی که قرار است جابه جا کند کنار و نزدیک خود باشد قابلیت این را دارد که بیست تن را جابه جا کند و هر چقدر این کالا از جرثقیل فاصله بیشتری بگیرد توان جرثقیل به تدریج کمتر خواهد شد و در اخر، در فاصله بیست و هفت متری توان جرثقیل به یک الی پنج تن می رسد که در یک زاویه بسیار مناسب پنج و در زاویه نامناسب به یک تن کاهش می یابد.
۳- وینچ
شاید بسیاری از شما این کلمه رو شنیده باشید، وینج کاربرد های متفاوتی دارد که یکی از کاربرد های رایج وینج در جرثقیل می باشد.
وینچ تشکیل شده از یک پمپ هیدرولیکی، یک قرقره و بکسل می باشد که روی بدنه جرثقیل نصب می شود و بسته به متراژ بوم جرثقیل، متراژ بکسل نیز تغییر می کند کار هیدرولیک چرخاندن قرقره می باشد و قرقره، بکسل را به دور خود جمع می کند و در سر بکسل قلاب نصب شده که برای برداشتن بار به کار گرفته می شود.
۴- جک های تعادل جرثقیل
جک ها نیز تشکیل شده از پمپ هیدرولیکی و تلسکوپ می باشند و کارکرد جک های تعادل این است که جرثقیل از زمین فاصله گرفته و مقداری از زمین جدا شده که باعث می شود فشار از چرخ ها برداشته شود و همچنین وزن بار در سطحی بیشتر تقسیم شده که باعث می شود جرثقیل توانایی بلند کردن بار بیشتری داشته باشد، جک ها در جرثقیل حکم تعادل جرثقیل را به عهده دارند و بسته به توان جرثقیل توان جک نیز بیشتر و کمتر خواهد شد.
در ادامه بخوانید: جرثقیل موبایل چیست؟

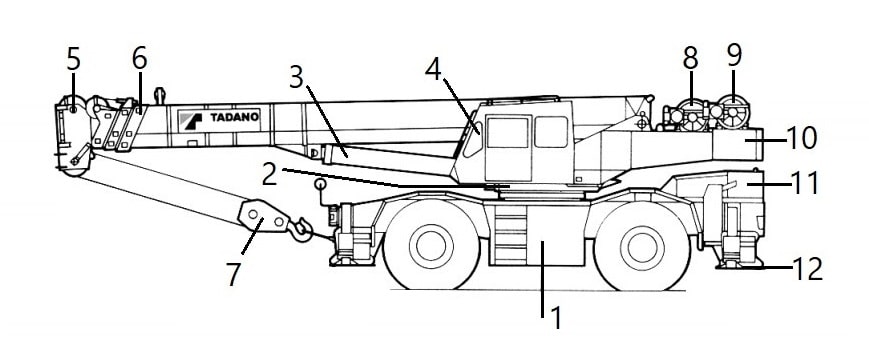

اجزاء و اصطلاحات فنی جرثقیل های متحرک
۱- مرکز چرخش
۲- چرخ دنده
۳- سیلندر بالابرنده بوم
۴- اتاق راننده
۵- سر بوم اصلی
۶- بوم افزایشی
۷- هوک (قلاب)
۸- بالابر اصلی
۹- بالابر کمکی
۱۰- وزنه ی تعادلی
۱۱- موتور
۱۲- کفشک جک های تعادلی
۱- قطعه فلزی سر قلاب بزرگ
۲- سیم بکسل چندلا
۳- قرقره ی بوم اصلی
۴- بوم افزایشی
۵- گوی فلزی سرقلاب کوچک
۶- سیم بکسل تک لا
۷- قرقره ی بوم افزایشی
۸- قطع کن الکتریکی
۹- سیم بکسل نگهدارنده ی بازوی کمکی
۱۰- دکل نگهدارنده بوم کمکی
۱۱- آویز مهار کننده ی بوم کمکی
۱۲- چهارچوب بوم کمکی

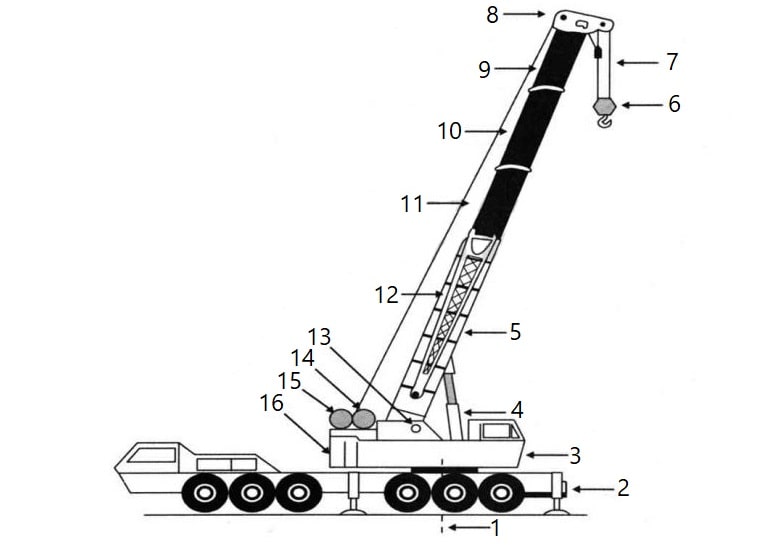

اجزاء جرثقیل بوم تلسکوپی
۱- مرکز چرخش
۲- کشنده
۳- شاسی فوقانی
۴- سیلندر بالابرنده بوم
۵- بخش اصلی بوم
۶- قطعه ی فلزی سر قلاب بزرگ
۷- سیم بکسل چندلا
۸- سر بوم اصلی
۹- بخش سوم بوم تلسکوپی ( بخش دستی)
۱۰- بخش دوم بوم ( بخش خودکار)
۱۱- بخش اول بوم ( بخش خودکار)
۱۲- بوم افزایشی
۱۳- پین لولای بوم
۱۴- بالابر اصلی
۱۵- بالابر کمکی
۱۶- وزنه های تعادلی
اجزاء جرثقیل بوم مشبک
۱- مجموعه چرخ زنجیری
۲- سینی گردان
۳- نگهدارنده بوم
۴- بخش های بوم
۵- قطعه ی فلزی سر قلاب اصلی
۶- سیم بکسل چندلا
۷- قطع کن الکتریکی
۸- قرقره ی فوقانی بوم
۹- بخش پاشنه بوم کمکی (JIB)
۱۰- بخش میانی بوم کمکی
۱۱- گوی فلزی سر قلاب کوچک
۱۲- سیم بکسل تک لا
۱۳- قرقره فوقانی بوم کمکی
۱۴- بخش فوقانی بوم کمکی
۱۵- آویز مهار کننده بوم کمکی
۱۶- دکل نگهدارنده بوم کمکی
۱۷- آویز مهار کننده (عقبی) بوم کمکی
۱۸- قرقره ی خم کن
۱۹- مهار کننده بوم
۲۰- گوی بیرونی
۲۱- سیستم جمع کننده و بالابری بوم
۲۲- گوی درونی
۲۳- قلاب عقب
۲۴- دروازه
۲۵- سیم بکسل بالابر اصلی
۲۶- وزنه تعادلی
۲۷- کف ماشین

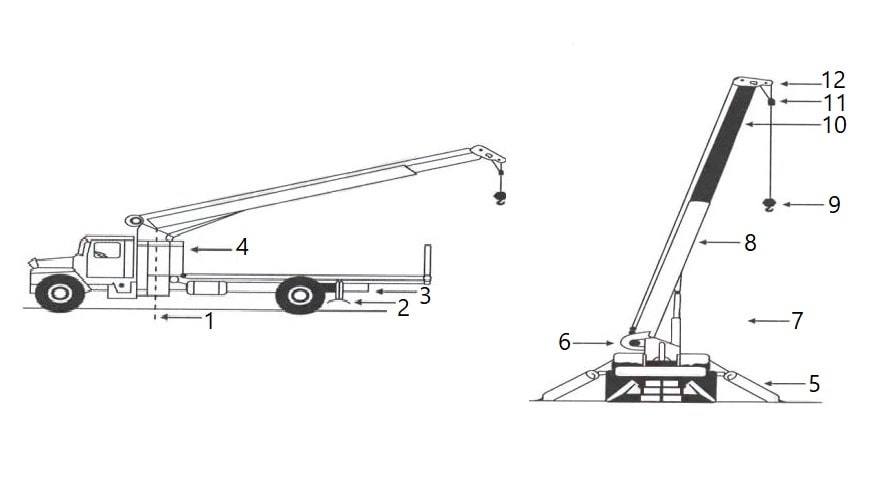

اجزاء جرثقیل بوم تراک
۱- مرکز چرخش
۲- جک های تعادلی عقب
۳- شاسی کامیون
۴- ستون چرخش
۵- جک های تعادلی جلویی
۶- بالابر
۷- سیلندر بالا برنده ی زیر بوم
۸- بخش اصلی بوم
۹- گوی فلزی قلاب
۱۰- قسمت های تلسکوپی بوم
۱۱- قطع کن الکتریکی
۱۲- قرقره انتهایی بوم
اجزاء جرثقیل بوم مفصلی
۱- جک های تعادلی
۲- جک های تعادلی جانبی
۳- تکیه گاه
۴- مهاری
۵- سیلندر چرخش
۶- ستون
۷- سیلندر بالابر اصلی
۸- بازوی کمکی
۹- سیلندر بازوی کمکی بیرونی
۱۰- بازوی کمکی بیرونی
۱۱- سیلندر بازوی افزایشی
۱۲- بازوی افزایشی
۱۳- قلاب
در ادامه بخوانید: جرثقیل سقفی و دروازه ای چیست؟
